Черепица: виды и способы укладки


Различные формы черепицы и соответствующие им способы ее укладки возникли еще в глубокой древности. Античная черепичная кровля (рис. 1) укладывалась так же, как современная, по деревянной обрешетке, и состояла из двух рядов: нижнего, в виде плоских (корытообразных) черепиц, с выступающими по бокам ребрами, и верхнего ряда. Для верхнего ряда применялась черепица желобчатой формы, которая перекрывала стыки нижележащих черепиц. Для ендов применялась черепица специальной шестиугольной формы, отвечающая вогнутому излому кровли и обеспечивающая правильный сток воды (рис 2).

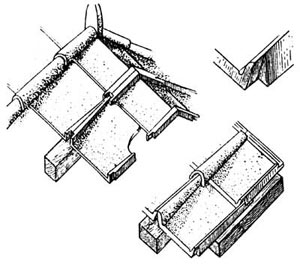

Рис.1 Античная черепица.

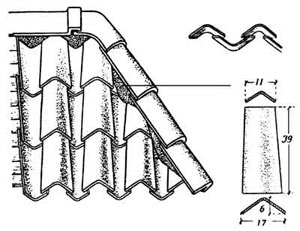

Рис.3 Татарская черепица.

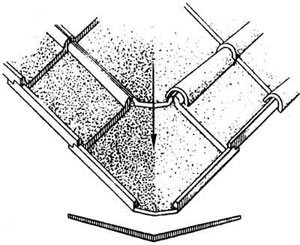

Рис.2 Черепица для ендовы (Помпеи).

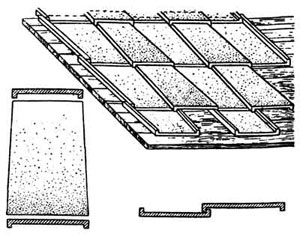

Рис.4 Плоская черепица.

Разновидности плоской (рис. 4) и желобчатой черепиц, подобных античным образцам, сохранились и до настоящего времени. В Крыму и на Кавказе была широко распространена желобчатая черепица, которая известна под названием татарской (рис. 3). И до сих пор еще можно встретить старые дома, покрытые этим материалом. Он имеет форму половинок усеченного конуса, и укладывается по сплошной дощатой опалубке в два ряда следующим образом: черепицы нижнего ряда укладываются вогнутой стороной кверху; верхнего - вогнутой стороной книзу так, чтобы они перекрывали стыки черепицы нижнего ряда. При этом, верхний ряд плиток опирается на нижний ряд и к обрешетке не крепится, удерживаясь только за счет собственного веса.

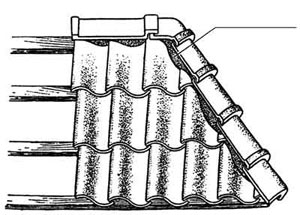

Рис.5 Голландская черепица.

S - образная или как ее еще называют голландская черепица изогнута в виде волны (или буквы S), благодаря чему каждая черепица перекрывает примыкающую к ней соседнюю того же ряда, а каждый из рядов, перекрывает предыдущий (рис. 5).

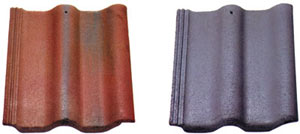

Рис.6 Пазовая волнообразная черепица (ORMAX).

Недостатком желобчатой и голландской черепиц является слишком сильный рельеф поверхности, что препятствует соскальзыванию снега, приводя к его значительному накоплению и последующему сходу в виде лавины.



Рис.7 Черепица <монах/монашка>: А - общий вид; Б - монтаж.

Современная черепица, как правило, выпускается трех основных типов: плоская, волнообразная (в виде одной или двух волн) (рис. 6) и желобчатая (ее еще называют монах/ монашка) (рис. 7). Форма черепицы определяет способ ее укладки и область применения.

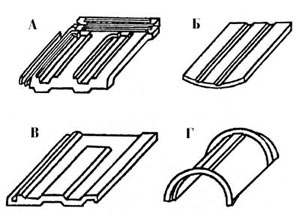

Рис.8 Различные типы черепицы: А - пазовая штампованная; Б - плоская; В - пазовая ленточная; Г - коньковая. 1 - продольные пазы; 2 - поперечные пазы; 3 - пазовый ободок.

Плоская черепица укладывается с большим перехлестом, причем, существует несколько вариантов ее укладки: в два или даже в три слоя. Плоская и волнообразная черепицы могут быть пазовыми, т.е. иметь по одному или двум краям специальные пазы. Они обеспечивают более надежное крепление, а также водонепроницаемость крыши. Но область их применения ограничена - только плоские кровли. Для создания криволинейных поверхностей лучше всего подходит желобчатая черепица, хотя может использоваться и гладкая (без пазов) других форм.

Формой керамическая и цементно-песчаная черепицы очень похожи, но отличаются толщиной. Керамическая плитка более тонкая, изящная, а цементно-песчаная - большей толщины, ее край, как бы обрезан. Ведущие производители цементно-песчаной черепицы работают над устранением этого недостатка; уже налажен выпуск цементно-песчаной черепицы со скругленным краем, что существенным образом повышает ее эстетическую привлекательность.

Известны две технологии производства керамической черепицы: ленточный способ (рис. 8В) и путем штамповки (рис. 8А). Ленточная черепица вначале формуется в виде ленты, которая затем разрезается на отдельные черепицы. Штампованную черепицу сразу прессуют в специальных металлических формах. Ленточная плитка может иметь пазы только вдоль черепиц, а штампованная - как по горизонтали, так и по вертикали. Цементно-песчаная черепица производится только по ленточной технологии.
