Какие бывают розетки


Я решила нарушить сложившуюся традицию и купила ей импортного красавца с автоматическим отключением. К моему великому изумлению проблемы после этого не закончились, а плавно перетекли в другую плоскость.

Моя бабушка каждые два месяца получает подарок. Причем всегда один и тот же: деньги на новый чайник. Из-за неустанного просмотра сериалов она постоянно забывает о кипящей на газу железяке. Поэтому чайники регулярно сгорают.

После работы электрик с удовольствием остался попить чайку с бабушкиными ватрушками. Травил байки, подтрунивал над нашей «электрической» неграмотностью, но тем не менее из разговора с ним я узнала много интересного о розетках.

Сначала бабуля долго пыталась воткнуть вилку нового чайника в розетку. Но у нее ничего не вышло, штырьки вилки оказались толще отверстий в розетке. Тогда бабуля пошла на рынок и купила переходник, конечно, самый дешевый. Он расплавился через 4 дня. На пятом вышедшем из строя переходнике терпение бабули лопнуло, и она сделала более дорогую покупку – переходник, к которому можно подключить аж 5 вилок! Несложно представить, что тут же нашлись электроприборы, без одновременной работы которых нельзя было обойтись. После чего под тяжестью переходника с вилками вывалилась из стены сама розетка. Короче, пришлось вызвать электрика. Он закрепил болтавшуюся на проводах бедняжку и предложил установить дополнительно так называемую «евророзетку» для решения проблемы подключения чайника.

Во-вторых, отечественная розетка рассчитана на силу тока 6,3 или 10 А, а иностранная на 10 или 16 А. Эти цифры нужны для того, чтобы высчитать, какое количество приборов я одновременно могу подключить к этой розетке. Тут, как вы сами понимаете, мы прервали чаепитие и занялись расчетами. У нас вышло следующее: к нашей розетке можно подключить приборы общей мощностью 1386 Вт (1386 Вт = 6,3 А х 220 В), а к импортной – 3520 Вт (3520 Вт = 16 А х 220 В).

Во-первых, то, что у наших обычных розеток размер отверстий меньше, чем у «евророзеток». Потому, что штырек отечественной вилки имеет диаметр 4 мм, а иностранной – 4,8 мм, и расстояние у них между штырьками чуть больше.

В каждой квартире (или на лестничной площадке) есть распределительный щиток, в котором установлены предохранительные пробки. Они защищают электрическую сеть от перегрузок. Например, у моей бабули две пробки. Одна на кухню, туалет и ванную, другая – на комнаты. На каждой пробке указаны значения тока и напряжения (6,3 А и 250 В). Поэтому, как только суммарная мощность одновременно включенных приборов будет больше предельной мощности пробки – 1575 Вт (1575 Вт = 6,3 А х 250 В), у бабули вырубится электричество. Это делается для того, чтобы не грелась проводка, не загорелась изоляция и не возник пожар. Чтобы стало окончательно страшно, «электрический мастер» добавил, что 50% пожаров возникает именно из-за неполадок в электропроводке.

Я тут же подумала: «Как здорово! Получается, что к иностранной розетке можно подключить больше электроприборов». Но не тут-то было.

С грустью и, как мне показалось, с некоторой завистью к иностранным коллегам наш гость поведал, что в нашей стране бытовые розетки долгое время выпускались только для двух контактов. Массовое же производство розеток с заземляющим контактом началось после ввоза в страну огромного количества импортной техники с вилками, отличающимися от наших.

Из всего этого я сделала вывод, что при таких пробках моей бабуле все равно, какие розетки ставить – на 6,3 или 16 А. Хотя можно, конечно, подарить ей пробку на 10 А, но тут сразу же возникает следующий вопрос: выдержит ли проводка? И тут наш рассказчик, сделав многозначительную паузу, поведал, что самое важное в розетках (как я поняла, буквально жизненно важное) – наличие в них заземляющего контакта. Он есть у всех импортных розеток. В отличие от нашей электрической сети (из двух проводов) иностранная имеет еще и третий провод – заземляющий. Потому что «проклятые империалисты» стараются максимально обезопасить свое драгоценное здоровье. Ведь в доме существует куча приборов, заземление которых жизненно необходимо. Это, во-первых, все нагревательные приборы (у них большая выделяемая мощность). Во-вторых, все приборы, связанные с водой (так как вода – отличный проводник тока). И, в-третьих, все сложные электроприборы с микросхемами, например, компьютер (потому что они страшно боятся статического электричества). Именно заземляющий контакт и отводит статическое электричество в землю, не позволяя ему ударить нас или вывести из строя нашу технику.

Вот такие сложности. А у меня возник еще один вопрос к электрику: есть ли какая-нибудь гарантия того, что я куплю качественную розетку, которая не расплавится и не загорится, как дешевые бабулины переходники. И вообще на что обратить внимание при выборе? На это я получила следующий ответ: при покупке розеток прежде всего необходимо обратить внимание на маркировку! На задней стороне розетки должны быть указаны: значения тока и напряжения, на которые рассчитана розетка, товарный знак производителя или название фирмы.

Но, как я поняла, такая розетка, конечно, позволит включать приборы без переходника, но заземления она не даст. И если у меня старый дом, а хочется иметь качественную и безопасную проводку, то тянуть третий заземляющий провод придется самостоятельно (или с помощью мастера).

Чтобы проверить на деле слова электрика и узнать, почему сертификаты гарантируют качество розетки, я побывала в лаборатории Научно-технического центра сертификации бытовых электротехнических инструментов (НТЦС БЭТИ).

И еще, учитывая нашу женскую неосведомленность, электрик посоветовал, приобретая электророзетку, в магазине и особенно на рынке требовать предъявления сертификата соответствия ГОСТу. Только он может гарантировать нормальную работу розеток.

Вилка электроприбора должна входить и выходить из розетки с определенным усилием, но достаточно легко. Именно на это усилие розетки и проверяются. Называется испытание очень хитро: усилие разъема вилки с розеткой. Чтобы определить прочность корпуса розеток, несколько штук помещают во вращающийся барабан, в котором они крутятся наподобие шариков спортлото. После чего смотрят, не потрескался или не разбился ли корпус. Еще одна проверка на прочность заключается в том, что розетку помещают в тиски и сдавливают с определенным усилием. Все мы знаем, что с течением времени все материалы стареют. Для того чтобы проверить, не изменят ли с течением времени своих свойств материалы, из которых собрана розетка, ее помещают в специальную камеру и выдерживают при температуре 70–800С семь суток.

Сотрудники лаборатории рассказали мне, что, прежде чем попасть на рынок, все электророзетки (и отечественные, и импортные) проходят испытания на соответствие ГОСТу. Чего только с ними не делают и на что только не проверяют! Расскажу о некоторых запавших мне в душу испытаниях.

Даже после зимовки в дачном неотапливаемом домике розетки должны исправно нести свою службу. Поэтому их испытывают низкой температурой (-150С, 24 часа). Допустим, у вас на кухне постоянно что-то готовится и при этом долго и сильно кипит. Это создает повышенную влажность в помещении. Если кухонные розетки сделаны из пористого, некачественного материала, влага заполнит пустоты. А так как вода прекрасный проводник электричества, возникает опасность поражения электрическим током даже от простого прикасания к розеткам. Чтобы эта опасность не стала реальностью, проводят следующее испытание: розетки помещают в камеру с горячим паром на 24 часа, а затем их испытывают на пробой (подачей напряжения в 2000 В на корпус).

Розетка может находиться рядом с батареей или другим источником тепла. С течением времени корпус розетки не должен покоробиться от постоянного нагрева так, чтобы оголились провода. Для этого проводят испытание высокой температурой (2000С, три часа).

После получения такого объема новых знаний мое внимание стали привлекать все розетки, встречавшиеся на моем пути у знакомых, в офисах, в магазинах и на рынках. Я и представить не могла, что их окажется такое множество. Рассказываю по порядку.

Материал, который окружает все металлические части розетки, может гореть только в источнике открытого огня или не должен гореть вообще. Для этого розетку «пытают» раскаленной проволокой: горит или не горит. Только пройдя через все это, розеткам разрешают выход в «свет», к потребителю – «вручают» сертификат соответствия. Причем сертификат может выдаваться или на конкретную партию товара, образцы которой успешно прошли все испытания, или на определенный срок (для предприятий, которые являются дилерами определенной компании и продают ее продукцию).

Наверное, нет человека, который в самом раннем детстве, едва научившись ходить, не попытался бы самостоятельно познакомиться с этим «занятным» устройством путем засовывания в него пальчика, карандаша или других предметов. И уже во взрослой жизни мы понимаем, что к розетке подключаются все бытовые и осветительные приборы. Это устройство настолько привычно, что его легко описать даже мне, человеку, далекому от электрических премудростей. Простая розетка имеет корпус из изоляционного материала с двумя отверстиями. С обратной стороны к ней присоединяются два контакта электропроводки. Именно так и выглядит большинство розеток в наших домах.

Розетки без заземления

Как нам уже стало известно, розетки с заземлением предназначены по большому счету для трех контактной проводки. Все иностранные розетки имеют третий заземляющий контакт (правда, учитывая особенности нашей проводки, часть зарубежных фирм начали выпускать розетки для двух контактов).

Розетки с заземлением

Отечественные производители выпускают розетки с заземлением по немецкому образцу.

Но исторически сложилось, что розетки разных стран несколько отличаются друг от друга. Так, например, во Франции розетка имеет два отверстия и штырек. Американская розетка имеет дырочки с боковыми прорезями. А то, что у нас называется «евророзеткой», – это немецкий стандарт. Выглядит она примерно так: в середине розетки есть довольно большое цилиндрическое углубление, на дне которого расположены отверстия для штырьков вилки, а по бокам от них – выпирающие железочки. Это контакты заземления. Устроены все вышеперечисленные изделия таким образом, что при включении вилки в розетку первыми соприкасаются друг с другом как раз заземляющие контакты, а уж потом те, что проводят ток.



Внутренняя часть розетки с безвинтовымзажимом проводов от фирмы «Сименс»

Розетки с винтовым зажимом провода и без

У розеток без винтового зажима провод вставляется в контактное отверстие, которое расширяется при нажатии на специальную клавишу. Вы вставляете в него провод, отпускаете клавишу – и отверстие сжимается, плотно обхватывая провод. Такие устройства имеют розетки фирмы «Сименс» (Siemens), подсоединять провода к ним одно удовольствие: просто и быстро. Но считается, что винтовой зажим, хотя и требует приложения некоторых усилий, несколько надежнее, дает лучший контакт. Это происходит из-за того, что алюминиевые провода, из которых в основном состоит отечественная проводка, довольно мягкие. Провод, зажатый между пластинами, с течением времени сплющивается – контакт ослабевает. В случае с винтовым зажимом вам нужно будет просто подкрутить винт посильнее. А в розетке без винтов вам придется вытащить провод, «откусить» деформированные кончики и снова вставить в зажимы (если, конечно, хватит длины провода).

При установке розетки с винтовым зажимом контакты электрического провода помещаются между двумя пластинками, соединенными винтом. Закрутив его, получаем прочное соединение розетки с проводкой.

Встроенные розетки предназначены для скрытой проводки, когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену. В квартирах практически всегда устанавливаются встроенные розетки. Накладные же чаще всего используются при открытой проводке, то есть когда провода проложены поверх стен. Их часто ставят в деревянных загородных домиках, закрепляя непосредственно на стене.

Розетки для открытой и внутренней проводки

Для детских комнат вещь совершенно необходимая. Подрастая, маленький ребенок начинает исследовать окружающий мир. Если ему захочется поковыряться в розетке пальчиком или вставить туда гвоздик, он не сможет этого сделать. Отверстия этих розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. При условии, конечно, что это не особо одаренный ребенок, который сможет вставить в отверстия одновременно два гвоздя. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т.д. Цена на эти розетки колеблется от 6 руб. за отечественные до 260 за импортные.

Розетки с защитными шторками

Вода и электричество – вещи несовместимые. Поэтому в идеале лучше не пользоваться электроприборами в помещениях с повышенной влажностью. «А как же стиральная машина, фен, электробритва или электрощипцы?» – спросите вы. В таком случае обратите внимание на показатель защиты электроприборов IP (к коим относится и розетка) от воды и пыли. Эти данные должны быть указаны в инструкции (или на упаковке).

Розетки для помещений с повышенной влажностью

0 – защиты нет;
1 – размером от 50 мм;
2 – размером от 12 мм;
3 – размером от 2,5 мм;
4 – размером от 1 мм;
5 – защита от пыли;
6 – полная защита от пыли.
Вторая показывает защищенность от влаги:

Показатель защиты электроприборов IP состоит из двух цифр. Первая показывает защиту от проникновения твердых частиц внутрь конструкции розетки:

Таким образом, если в инструкции указан показатель IP44, это означает, что электророзетка защищена от частиц пыли размером более 1 мм и брызг воды. Показателя IP44 достаточно для установки розетки в ванной комнате или других местах с повышенной влажностью. Внутри у них стоят дополнительные резиновые прокладки. Поэтому, установив в ванной розетку с повышенной защитой, можно после принятия ванны просушить волосы феном. Но что касается мощных электроприборов, то для их подключения лучше всего использовать розетки с УЗО (устройством защитного отключения).

0 – защиты нет;
1 – от вертикально падающих капель;
2 – от капель воды, падающих под углом 15°;
3 – от наклонно падающих брызг, угол наклона до 60°;
4 – от брызг;
5 – от водяных струй;
6 – от мощных водяных струй;
7 – от временного погружения в воду;
8 – от продолжительного погружения в воду.

С большой долей осторожности надо отнестись к установке в ванной комнате таких мощных электроприборов, как стиральная машина. Конечно, в отличие от наших «Эврик» импортные, имеющие огромный набор функций, намного облегчают жизнь. Но помните, что они, как правило, вообще не рассчитаны на установку в ванных. Ванная комната (по мнению иностранцев) – это место, где моются, приводят себя в порядок и расслабляются! А стиральная машина устанавливается либо на кухне, либо в специальном помещении. Но уж если деваться некуда, хотя бы максимально обезопасьте себя при помощи специальной розетки с УЗО (устройство защитного отключения). Поясню на простейшем примере.

Розетки с защитным отключением

Розетки для установки на улице

Допустим, вы сушите волосы феном с поврежденной изоляцией, и вдруг он падает в маленькую лужицу на полу, в которой вы стоите босиком. Вы тут же становитесь проводником, а ток, который выбрал вас в качестве проводника, называется током утечки. Именно его улавливает специальный датчик и включает устройство защитного отключения. Фен моментально отключится, и вы не почувствуете даже легкого удара током. Стоит это ноу-хау от немецкой фирмы «Сименс» почти $120.

Розетка с таймером

Часто для работы в саду, на дачном участке или в гараже нужно подключить газонокосилку, дрель или еще что-нибудь электрическое. Для этого удобно иметь розетку, закрепленную на внешней стороне дома или гаража. Она должна работать, несмотря на перепады температуры, дождь, снег. Поэтому не следует покупать для этих целей обычную розетку. Вам нужна розетка с высокой степенью защиты (IP55) и с защитной крышечкой. Цена ее от французской фирмы «Легран» (Legrand) около 250 рублей.

Розетка с выталкивателем вилки

Это потрясающее устройство, о котором мне рассказали в представительстве французской фирмы «Легран», которая предлагает различное электротехническое оборудование. Рядом с розеткой устанавливается программируемый таймер. С его помощью можно задать время включения и выключения прибора, подсоединенного к этой розетке. Я подумала, что моя бабуля была бы просто счастлива иметь у себя дома такую. Я бы настроила таймер на время начала сериалов, и бабуля бы садилась смотреть телевизионные страсти со своей неизменной чашечкой горячего чая.

У меня на кухне над разделочным столом есть розетка, куда я постоянно подключаю комбайн, миксер, мельничку, кофемолку. Из-за постоянного втыкания и выдергивания вилок розетка периодически вываливается из стены, что каждый раз вызывает досаду и ворчание мужа по поводу моей недюжинной силы. Так вот, я наткнулась на чудесное устройство за 103 рубля: розетку с катапультой венгерской фирмы «Продакс» (Рrodax). В уголке розетки есть кнопка, при нажатии на которую срабатывает «катапульта», и вилка выталкивается из розетки без всяких усилий с моей стороны.



Розетка с выталкивателем вилкиот фирмы «ПРОДАКС» (PRODAX)

Эта розетка снабжена специальным индикатором (лампочкой), которая показывает, есть ли напряжение в сети или нет.

Розетка с указателем рабочего состояния

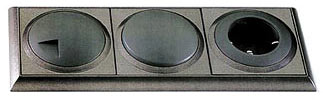

Розетка и выключатель немецкойфирмы «ПОПП», серия «Natura»

Розетка для любого типа вилки



Розетка + выключатель немецкой фирмы «ПОПП», серия «Arcada»

У этой розетки есть все возможные и невозможные отверстия. В нее можно воткнуть вилку любой конфигурации. Не могу сказать, насколько все это прочно и надежно, но если у вас есть масса техники из разных стран с различными вилками, то, может быть, именно такая розетка вам и нужна.

Например, фирма «Модуль» предлагает семь серий, разработанных немецкой фирмой «ПОПП» (POPP).

Разобравшись в функциях и конструкциях розеток, я обратила внимание на то, что фирмы-производители выпускают несколько «электрических серий», в каждую из которых входят розетки, выключатели, различные датчики. Предметы одной серии имеют одинаковый дизайн, что позволяет выдержать единый стиль жилого помещения или офиса. Кроме привычной пластмассы, видимая часть розеток может быть изготовлена из металла, дерева или всевозможных комбинаций этих материалов.



Розетка и выключатель немецкой фирмы «ПОПП», серия «Pallas»

Серия «Natura» – для людей, предпочитающих классический стиль. Корпус розетки выполнен из натурального дерева (темный дуб, сосна, белый и черный ясень), пропитанного специальным составом. Можно подобрать розетки и выключатели так, что они будут прекрасно сочетаться с мебелью и лишний раз подчеркнут богатство обстановки и индивидуальность интерьера.

Серия «Pallas» пользуется особой популярностью у покупателей из-за необычной формы розеток и выключателей, которые практически неотличимы друг от друга. Так, корпус выключателя имеет прямоугольную форму, но клавиши сделаны в форме круга. Цвета серии: белый, коричневый с серебристым оттенком, серый, синий.

В серии «Arcada» рамка розетки сделана из натурального дерева (бук, груша), а углубление – из пластика. Деревянный корпус имеет легкий изгиб, что смотрится очень элегантно.

Розетки серии «Aqua up» для скрытой проводки могут быть использованы в помещениях бассейнов и саун. Они имеют защиту от водяных брызг IP44. Красиво и безопасно.



Розетки и выключатели немецкойфирмы «ПОПП», серия «Forever» (слева)

Серия «Amaryl» – это новая разработка дизайнеров, которые смело экспериментируют с асимметричными линиями и различными цветовыми сочетаниями – белый, синий, винно-красный, угольно-серый. В этой серии можно комбинировать рамки, клавиши и розеточные вставки разных цветов. Можно подобрать такую цветовую комбинацию, чтобы «электрическая фурнитура» сочеталась, например, с обоями, шторами, мебелью.

Розетки для открытой проводки серии «Aqua top» можно устанавливать во влажных помещениях, в подвалах и на открытом воздухе. Теплоустойчивый и защищенный от водяных брызг корпус сделан из ударопрочной пластмассы. «Aqua top» – это пример удачного соединения функциональности и современного дизайна.

В заключение замечу, что электрическая часть у всех розеток одной фирмы, как правило, одинаковая и не зависит от дизайна. Если вы решили переделать интерьер квартиры, не нужно покупать новые розетки и выключатели. Достаточно приобрести только внешнюю накладную часть и рамку, которые будут гармонировать с новым обликом комнат. А электрическую часть оставляете без изменения.

Серия «Forever» выполнена в трех цветах: белый, красный, перламутровый. Строгая и функциональная. Чистые линии, ничего лишнего.
