Устройство теплого пола

Он бывает двух видов: электрический и водяной. На первичную стяжку укладывается по всей площади помещения, соответственно специальный электрический кабель или трубопровод, подсоединенный к системе подачи горячей воды, и уже сверху делается окончательная стяжка.

В некоторых помещениях: в спальне, детской, ванной комнате совсем не лишним будет устройство теплого пола.

Электрические полы пришли к нам из Европы, оттуда же поставляются и специальные кабели. Нагревательный кабель - это основной элемент теплого пола. По сути, это проводник с высоким сопротивлением, который нагревается при прохождении через него электрического тока. Первое время они вызывали недовольство экологов, так как создаваемое ими электромагнитное поле оказывало, хоть и не большое, но все же вредное влияние на людей. Сейчас эта проблема снята: электромагнитное излучение современных кабелей минимальное и не оказывает вредного воздействия.


Классическое отопление	Теплый пол

Для возможности расширения функций по обеспечению оптимальной экономии и комфорта используются, терморегуляторы - приборы, обладающие высокой точностью .

Но есть у электрического теплого пола и ряд других недостатков: он потребляет электроэнергию от 250-ти до 400-от кВт в час. Кроме того, произвести пробное включение теплого пола можно только после полного высыхания стяжки, т.е. через 45 дней. Если окажется, что теплый пол не работает, необходимо разбивать стяжку, устранять неисправность и заливать вновь. К такой же длительной и дорогостоящей процедуре придется прибегать и в случае поломки теплого пола в процессе эксплуатации.

Инструкция по укладке нагревательного кабеля

Водяной пол, в этом смысле экономичнее: сколько вы платили за горячее водоснабжение, столько и будете платить дальше. Единственная проблема — у ваших соседей может понизиться температура горячей воды в кране, и если они поймут, в чем дело, то могут устроить Вам неприятности. Трубопровод для водяного пола может быть выполнен из оцинкованных или медных труб. Однако лучше всего использовать цельный металлопластиковый трубопровод. Ведь при укладке любого металлического трубопровода под напольным покрытием неизбежно окажутся стыки труб. Тогда, рано или поздно случится протечка, и Вам придется для ее ликвидации разрушать весь пол. При цельном металлопластиковом трубопроводе теплого пола от такой беды Вы будете застрахованы на 100 процентов.

Порядок выполнения работ по укладке нагревательного кабеля для системы "теплый пол"

Общие правила по укладке нагревательного кабеля для системы "теплый пол"
1. Нагревательный кабель должен применяться согласно рекомендациям производителя.
2. Подключение нагревательного кабеля должно производиться квалифицированным электриком.
3. Необходимо соблюдать рекомендованную мощность на 1 кв.м. пола.
4. Нагревательный кабель не должен подвергаться механическому напряжению и растяжению. Нагревательный кабель запрещается укорачивать и удлинять.
5. Необходимо проявлять аккуратность, чтобы не повредить кабель в процессе укладки.
6. Необходимо предусмотреть возможность автоматического выключения нагревательного кабеля. Для этого мы рекомендуем использовать терморегулятор.
7. Нагревательный кабель должен быть заземлен в соответствии с действующими правилами ПЭУ и СНиП.
8. Укладка кабеля при низких температурах создает некоторые неудобства, т.к. поливинилхлоридная оболочка нагревательного кабеля становиться жесткой. Эту проблему можно решить кратковременным включением размотанного кабеля.
9. Запрещается включать неразмотанный кабель.
10. Не рекомендуется укладывать нагревательный кабель при температуре ниже -5 oС.

1. Составить чертеж обогреваемой площади, с указанием расположения нагревательного кабеля, концевой и соединительной муфт, датчика температуры и места подключения к электрической сети. В случае повреждения нагревательного кабеля в процессе укладки или в процессе строительных работ это значительно облегчит поиск места повреждения.
При составлении чертежа необходимо определить расстояние между линиями кабеля. Оно определяется по формуле:

Датчик температуры помещается между линиями нагревательного кабеля с открытой стороны петли на расстояние 50-100 см. от стены.

Расстояние (см.) = свободная площадь (кв.м.) х 100 / длина кабеля (м.)

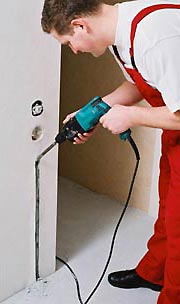

2. В стене прорубить штробу сечением 20 х 20 мм для укладки датчика температуры и холодного соединительного провода и для настенной коробки терморегулятора.

3. Очистить основание, на которое укладывается кабель, от мусора и острых предметов.

4. Закрепить на полу монтажную ленту.

5. Разложить нагревательный кабель равномерно петлями по поверхности всего пола, обходя трубы и участки, предназначенные для ванных, шкафов и т.п. Закрепить кабель на монтажной ленте при помощи специальных креплений, расположенных через каждые 3 см.
Линии нагревательного кабеля не должны касаться или пересекаться между собой.

6. После установки кабеля замерить омическое сопротивление. Омическое сопротивление должно соответствовать указанному на муфте -5% -+10%.

7. Датчик температуры пола положить в пластмассовую трубку диаметром 16 мм, заглушенную на одном конце для предотвращения попадания внутрь бетона и поместить между линиями нагревательного кабеля, согласно составленному чертежу. Диаметр изгиба трубки не должен превышать 6 см.

8. Равномерно залить кабель раствором, не содержащим острых камней. Нагревательный кабель и соединительная муфта должны быть залиты полностью. Стяжка не должна превышать 5 см.
При неправильной заливке или некачественном растворе возможно образование воздушных карманов вокруг кабеля, что может привести к превышению допустимой температуры на поверхности кабеля и, следовательно, к его повреждению.

10. Не включать нагревательный кабель до полного затвердевания раствора. Как правило, залитый слой раствора полностью застывает в течении 30 дней. В зависимости от используемого раствора срок может быть уменьшен.

9. После заливки кабеля снова замерить омическое сопротивление.

11. Подключить нагревательный кабель через терморегулятор к электросети. Не ранее, чем через сутки пол полностью прогреется до установленной температуры.
