Использование систем кондиционирования




Рис. 1

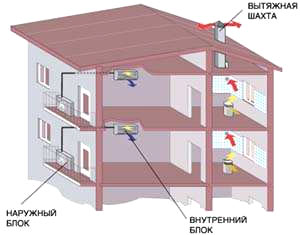

1. СКВ на базе кондиционеров сплит-систем и система естественной вытяжной вентиляции жилых помещений (рис. 1.)

Достоинством автономных кондиционеров такого типа является простота установки и монтажа.

На рис. 1. рассмотрен вариант автономного обеспечения внутренних температурных условий в жилых помещениях с использованием кондиционеров сплит-систем настенного типа.

Наружный блок - на балконе. Фреоновая трасса между внутренним и наружным блоками прокладывается вдоль стены в декоративных коробах.

Внутренний блок установлен на стене на высоте h=2,5 м.

Вентиляция жилых помещений осуществляется естественным путем.

Конденсат, образующийся во внутреннем блоке, при работе кондиционера в режиме охлаждения с помощью дренажного трубопровода выведен на улицу.

СКВ на базе кондиционеров сплит-систем может применяться в большом ряде случаев:

Приток свежего воздуха - через открытые окна. Вытяжка на улицу - через решетки, установленные на кухне и в санузле, далее - через вытяжные шахты. Для очистки воздуха на кухне используется воздухоочиститель.

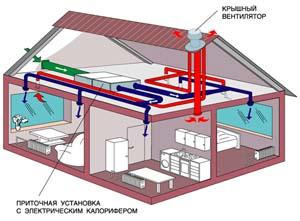

2. Система технической вентиляции на базе при точной установки и вытяжного крышного вентилятора (рис. 2.)

  • в существующих зданиях для поддержания микроклимата в отдельных офисных помещениях или в жилых комнатах;
  • во вновь строящихся зданиях, если поддержание оптимальных тепловых условий требуется в небольшом числе помещений, например, в ограниченном числе люксов небольшой гостиницы;
  • во вновь строящихся зданиях для отдельных комнат, тепловой режим в которых отличается от других помещений, например, в серверных, насыщенных тепловыделяющим оборудованием. Поскольку такие кондиционеры работают, как правило, на рециркуляцию, при необходимости подача в помещения свежего воздуха и удаление вытяжного воздуха выполняется отдельной системой приточно-вытяжной вентиляции.


    • На рис. 2. показан пример механической вентиляции жилых помещений коттеджа. Приточная вентиляционная установка обеспечивает допустимые метеорологические условия и санитарные нормы воздуха в помещениях согласно СНиП. В своем составе приточная установка имеет:



    Рис. 2

    Все перечисленные элементы смонтированы в едином металлическом звукоизолированном корпусе.

    - клапан с электрическим приводом на воздухозаборе;
    - фильтр для очистки воздуха от пыли;
    - вентилятор;
    - систему автоматики с пунктом управления.

    В данном примере рассмотрен вариант монтажа приточной установки на техническом этаже. Обработанный воздух по сети воздуховодов поступает в обслуживаемое помещение через потолочные плафоны с регулятором расхода воздуха.

    Такая компактная конструкция приточной установки позволяет монтировать ее в зоне подвесного потолка в обслуживаемом помещении.

    Аналогичные системы вентиляции смогут использоваться и в офисных помещениях при наличии подвесных потолков.

    Система вытяжной вентиляции решена с использованием крышного вентилятора.



    Рис. 3

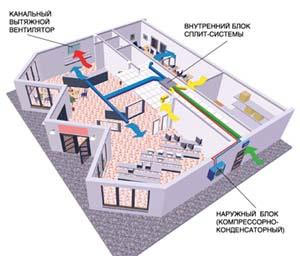

    3. СКВ на базе сплит-системы с приточной вентиляцией (Рис. 3).

    Свежий воздух забирается с улицы и через термоизолированный воздуховод подается в смесительную камеру, где он смешивается с воздухом, забираемым из помещения. Затем воздушная смесь фильтруется и обрабатывается во внутреннем блоке в зависимости от заданного режима (охлаждение или нагрев). Далее обрабатываемый воздух поступает в обслуживаемые помещения по системе воздуховодов через воздухораспределительные решетки. При этом никак не нарушается дизайн интерьера, т. к. все оборудование монтируется за подвесным потолком. В интерьере остаются лишь изящные декоративные решетки для подачи воздуха. Между собой внутренний и наружный блоки соединяются фреоновым трубопроводом в изоляции.

    На рис. 3. показан пример кондиционирования магазина с использованием сплит-системы с приточной вентиляцией. Наружный (компрессорно-конденсаторный) блок устанавливается на улице на стене здания (или в техническом помещении в случае комплектации наружного блока центробежным вентилятором). Внутренний блок (включающий в свой состав: фильтр, вентилятор, фреоновый охладитель, электронную панель управления, воздухонагреватель) монтируется в помещении за подвесным потолком.

    Для создания воздушного баланса в помещениях магазина предусмотрена вытяжная вентиляция с применением канального вентилятора.

    Сплит-система с приточной вентиляцией, оснащенная электронной системой управления поддерживает нужные параметры микроклимата в любое время года. Летом воздуховод охдаждается, и в помещении поддерживается заданная температура. Осенью и весной кондиционер переключается в режим <теплового насоса> и эффективно подогревает воздуховод без включения колорифера. Если температура наружного воздуха опускается ниже 0°С, включается дополнительный колорифер. Электронный модуль управления колорифера позволяет плавно регулировать его мощность в зависимости от температуры наружного воздуха, что обеспечивает минимальное потребление электроэнергии.



    Рис. 4

    4. СКВ на базе чиллера-фанкойлов, совмещенная с центральным отоплением, и система естественной вентиляции административного здания (рис. 4.)

    Местные неавтономные кондиционеры-фанкойлы напольной установки обеспечивают оптимальные температурные условия в помещениях административного здания.

    В данной системе кондиционирования источником холодоснабжения является чиллер, установленный на крыше.

    Четырехтрубная установка предполагает круглогодичное использование фанкойла. В период охлаждения в основной теплообменник поступает холодная вода от чиллера, в межсезонье теплая вода также поступает от чиллера, работающего в режиме теплового насоса; в отопительный (зимний) сезон через дополнительный теплообменник циркулирует горячая вода (с температурой теплоносителя 70-95°C) от системы центрального отопления.

    Фанкойлы включают в себя 2 теплообменника и подключены по четырехтрубной схеме, что позволяет использовать их в зимнее время как приборы центрального отопления.

    Воздухоохлаждаемый чиллер с осевыми вентиляторами установлен на крыше. Такой вариант установки является наиболее дешевым, поскольку не требуется места в здании или во дворе. При этом выбрана установка с малошумными осевыми вентиляторами, чтобы их шум не проникал в обслуживаемое и рядом стоящие здания. Насосная станция, обеспечивающая циркуляцию хладоносителя в системе чиллер-фанкойлы, также установлена на крыше.

    Воздухообмен осуществляется за счет естественной вытяжной вентиляции. Чиллер снабжает хладоносителем фанкойлы многоэтажного здания. Горячая вода поступает в систему из городской теплосети через индивидуальный тепловой пункт в подвале.

    5. СКВ на базе <чиллера-фанкойлов> и система приточно-вытяжной принудительной вентиляции офисных помещений (рис. 5.)

    Представленная система кондиционирования широко применяется, как правило, при строительстве или реконструкции здания целиком или хотя бы отдельного этажа в гостиницах, офисах, медицинских учреждениях и школах.

    На рис. 5. показан пример комплексной системы кондиционирования для достаточно распространенного - офисного типа общественных зданий.



    Рис. 5

    Для приготовления холодной воды, поступающей в воздухоохладители центрального кондиционера и фанкойлы, используется чиллер. Воздушное охлаждение конденсатора этой моноблочной холодильной машины осуществляется радиальным вентилятором.

    Основное оборудование расположено на техническом этаже.

    Фанкойлы, аналогичные внутреннему блоку сплит-системы, работают на рециркуляции воздуха в помещении и осуществляют индивидуальное регулирование теплового режима в каждом помещении.

    Воздух для охлаждения конденсатора подается и отводится по воздуховодам, проходящим через кровлю здания. В чиллер встроена гидравлическая группа, перекачивающая хладоноситель, в качестве которого используется вода. В чиллере предусмотрено переключение на режим теплового насоса, и поэтому в холодные дни, когда система отопления еще не работает, в воздухоохладитель центрального кондиционера и теплообменники фанкойлов подается вода с температурой около 50°С для обогрева приточного воздуха, поступающего в дальнейшем в помещения.

    В состав центрального кондиционера, кроме двух ступеней воздушного фильтра (ячейкового и карманного), входят воздухонагреватель, воздухоохладитель и вентиляторная секция, после которой установлены шумоглушители. Для холодного периода года в кондиционере предусмотрен поверхностный увлажнитель воздуха. Такой воздухоувлажнитель способен обеспечить требуемую влажность в помещениях в широком диапазоне. Кроме того, в сравнении с оросительной камерой, он компактнее и разбрызгиватели не требуют поддержания избыточного давления, как форсунки в оросительной камере. В теплый период года влажность подаваемого воздуха снижается за счет выпадения конденсата на теплообменной поверхности фанкойлов.

    Центральный кондиционер забирает воздух с улицы через жалюзийную решетку, установленную на фасаде технического этажа.

    На рисунке условно не показаны перегородки между приточной и вытяжной вентиляционными камерами и чиллером.

    Приточный воздух от центрального кондиционера по сети воздуховодов самостоятельными каналами подается в помещения на каждый этаж через приточные решетки. Вытяжной воздух удаляется с каждого этажа по сети воздуховодов через решетки в стенах и затем вытяжным радиальным вентилятором выбрасывается в атмосферу.



    Рис. 6

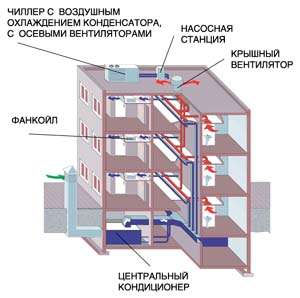

    6. СКВ на базе <чиллера-фанкойлов> и система приточно-вытяжной принудительной вентиляции здания гостиницы (рис. 6.)

    Наружный воздух поступает в кондиционер через воздухозаборную шахту на высоте 2-х метров от уровня земли.

    На рис. 6. рассмотрен вариант установки центрального кондиционера в подвале, а чиллера и насосной станции - на кровле здания. В данной системе используются фанкойлы скрытой установки в фальш-потолке.

    Циркуляцию воды в системе <чиллер-фанкойлы - теплообменник центрального кондиционера> обеспечивает насосная станция, также, как и чиллер, установленная на кровле здания, и регулирует индивидуальный тепловой режим в каждом помещении.

    Охлажденный (летом) или нагретый (зимой) в кондиционере воздух по системе воздуховодов подается к каждому фанкойлу. С помощью фанкойлов обеспечивается индивидуальное поддержание заданной температуры в каждом помещении. В свою очередь теплообменник центрального кондиционера снабжается охлажденной водой (или этиленгликолем) от чиллера.

    Удаление воздуха из санузлов и умывальных комнат осуществляется по сети воздуховодов централизованно крышным вентилятором, установленным на кровле здания.

    Фанкойлы в данном случае работают на смеси наружного и рециркуляционного воздуха.



    Рис. 7

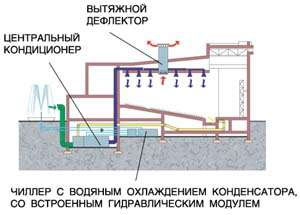

    7. СКВ зала кинотеатра на базе центрального приточно-рециркуляционного кондиционера (рис. 7.)

    Приточно-рециркуляционный кондиционер, вентиляционное оборудование и чиллер для подготовки хладоносителя установлены в подвале и отделены от зала строительными конструкциями. С помощью насосной группы, встроенной в чиллер, хладоноситель подается к воздухоохладителям.

    Общественное здание <зального типа> оборудовано центральной системой кондиционирования воздуха на базе центрального кондиционера и чиллера. Соотношение расходов рециркуляционного и приточного воздуха - переменное и зависит от периода года (зима-лето).

    Приток воздуха в зал осуществляется центральным кондиционером через потолочные воздухораспределители. Вытяжка из зала естественная, через шахту, установленную на кровле.

    В качестве открытой градирни в системе оборотного водоснабжения для охлаждения конденсаторов чиллера используется фонтан.



    Рис. 8

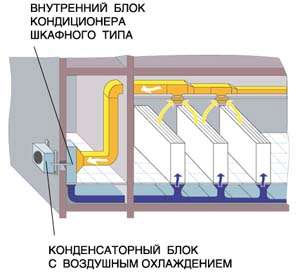

    8. СКВ технологического помещения на базе прецизионного шкафного кондиционера (рис. 8.)

    Применена система естественной вентиляции. При необходимости может обеспечиваться подмес свежего воздуха в кондиционере (в незначительных объемах).

    В обслуживаемом помещении установлено технологическое оборудование со значительными выделениями тепла. Для точного поддержания заданной температуры и влажности внутреннего воздуха используется шкафной автономный кондиционер.

    Конструкция фальш-пола в помещении позволила проложить сеть воздуховодов в полу и осуществить раздачу обработанного в кондиционере воздуха непосредственно под стойки технологического оборудования. Рециркуляционный воздух забирается из верхней зоны помещения и так же по сети воздуховодов поступает на обработку во внутренний блок кондиционера.

    Внутренний блок кондиционера установлен в соседнем техническом помещении (может быть установлен непосредственно в обслуживаемом помещении).

    9. СКВ выставочного зала на базе центрального кондиционера с утилизацией тепла вытяжного воздуха в перекрестно-точном теплообменнике (рис. 9.)

    Конденсаторный блок воздушного охлаждения расположен на стене с наружной стороны здания.

    Оптимальные параметры в выставочном зале поддерживаются с помощью центрального кондиционера.



    Рис. 9

    Насосная станция, также установленная на кровле здания, перекачивает хладоноситель по системе чиллер-теплообменник кондиционера. Воздух поступает в выставочный зал через напольные воздухораспределители и удаляется через потолочные плафоны по системе воздуховодов с помощью вытяжной вентиляционной установки. Удаляемый из помещения воздух отдает свое тепло приточному воздуху в перекрестно-точном теплообменнике.

    Центральный кондиционер включает в свой состав дополнительную секцию вытяжного вентилятора, а также систему утилизации тепла вытяжного воздуха в перекрестно-точном теплообменнике. При этом секции самого кондиционера и вытяжной вентиляции размещаются в два яруса. Источником холодоснабжения центрального кондиционера служит чиллер, установленный на кровле.



    Рис. 10

    10. СКВ операционной на базе приточно-вытяжного автономного кондиционера (рис. 10.)

    Кондиционер с фреоновым воздухоохладителем расположен в нижнем ярусе. Наружный воздух поступает в кондиционер, охлаждается или нагревается в нем, в зависимости от температуры наружного воздуха, проходит две ступени очистки и по системе воздуховодов поступает в помещение операционной. Раздача воздуха осуществляется в верхнюю зону через специальные решетки, оснащенные специальными фильтрами тонкой очистки. Вытяжные решетки в помещениях установлены в верхней и нижней зонах операционной для удаления из нее легких и тяжелых наркозных газов. По сети воздуховодов вытяжной воздух поступает в секции кондиционера, расположенные во втором ярусе. Холодильная машина кондиционера имеет воздухоохлаждаемый конденсатор. Для охлаждения конденсатора используется воздух вытяжной системы с дополнительным подмесом наружного воздуха. Удаление вытяжного воздуха осуществляется в атмосферу через специальную шахту на кровле здания.

    Для кондиционирования операционной использован моноблочный приточно-вытяжной автономный кондиционер. В конструкции кондиционера использована двухярусная компоновка.



    Рис. 11

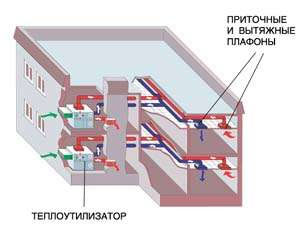

    11. Система вентиляции административного здания на базе поэтажных приточно-вытяжных вентиляционных установок с утилизацией тепла вытяжного воздуха (рис. 11.)

    В своем составе вентиляционные агрегаты (установки) содержат воздухо-воздушный теплообменник (теплоутилизатор), в котором в холодный период года тепло от вытяжного воздуха передается приточному воздуху. Кроме теплоутилизатора, приточного и вытяжного вентиляторов, в вентиляционных агрегатах установлены воздушные фильтры для очистки от пыли обоих потоков воздуха на входе в установку и водяной воздухонагреватель для дополнительного подогрева приточного воздуха. В агрегатах есть также приемный и рециркуляционный воздушные клапаны для регулирования расходов воздуха в каждом потоке.

    Система приточно-вытяжной вентиляции двухэтажного административного здания включает приточно-вытяжные агрегаты, установленные на каждом этаже.

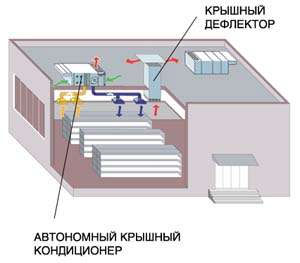

    12. СКВ на базе крышных кондиционеров и система естественной вытяжной вентиляции торгового зала (рис. 12.)

    Воздухозабор осуществляется с фасада здания, обращенного в сторону зеленой зоны, вытяжной воздух выбрасывается на другой, глухой (не имеющий окон) фасад. Для раздачи приточного воздуха в помещении и удаления вытяжного воздуха использованы приточные и вытяжные плафоны.

    Автономный крышный кондиционер установлен на кровле одноэтажного здания магазина.



    Рис. 12

    Необходимое количество наружного воздуха поступает в смесительную камеру, где перемешивается с воздухом, забираемым из помещения.

    Кондиционер работает на смеси наружного и рециркуляционного воздуха.

    Удаление вытяжного воздуха осуществляется системой естественной вытяжной вентиляции через крышный дефлектор.

    Общее количество воздуха проходит через фреоновый воздухоохладитель и поступает в помещение через систему воздуховодов и воздухораспределителей.



    Рис. 13

    13. СКВ спортивного зала на базе крышных кондиционеров с секцией вытяжного вентилятора (рис. 13.)

    Подача кондиционированного воздуха осуществляется через настенные вентиляционные решетки; удаление вытяжного воздуха - через потолочные плафоны.

    Автономные крышные кондиционеры установлены на кровле одноэтажного здания и работают на смеси наружного и рециркуляционного воздуха. Кондиционеры укомплектованы дополнительным центробежным вентилятором для подключения вытяжной вентиляции. Такая конструкция кондиционеров позволяет одновременно решить задачу вентиляции и кондиционирования воздуха спортивного зала.



    Рис. 14

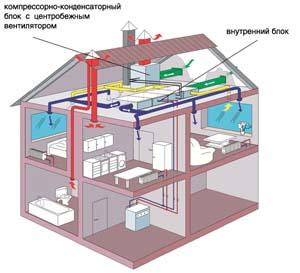

    14. СКВ на базе кондиционера <сплит-системы с приточной вентиляцией> и система естественной вытяжной вентиляции коттеджа (рис. 14.)

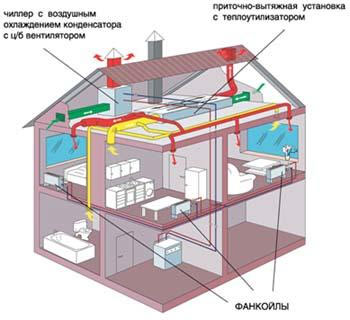

    15. СКВ на базе <чиллера-фанкойлов> и приточно-вытяжная установка с утилизацией тепла вытяжного воздуха коттеджа (рис. 15.)

    Кондиционер сплит-системы с приточной вентиляцией состоит из внутреннего (испарительного) и наружного (компрессорно-конденсаторного) блоков. В данном примере использован компрессорно-конденсаторный блок с центробежным вентилятором. Он размещен на техническом этаже. Для его охлаждения воздух забирается с улицы. Внутренний блок установлен на техническом этаже и работает на смеси наружного и рециркуляционного воздуха. Охлаждение воздуха летом осуществляется с помощью фреонового воздухоохладителя, а подогрев воздуха зимой - с помощью водяного (или электрического) калорифера. В данном случае используется водяной калорифер, работающий в период отопления от газового котла. Забор наружного воздуха в кондиционер и раздача его по помещениям осуществляются по сети воздуховодов. Воздух для охлаждения конденсатора подается центробежным вентилятором по системе воздуховодов. Для компенсации приточного воздуха из помещений санузлов и кухни предусмотрена вытяжная вентиляция.

    Оборудование систем кондиционирования и вентиляции расположено на техническом этаже.



    Рис. 15

    В жилых помещениях расположены вентиляторные доводчики (фанкойлы) напольного типа вертикального исполнения. Они осуществляют индивидуальную регулировку температуры в каждом помещении. Система обвязки фанкойлов двухтрубная, но в зимний (отопительный) период времени предусмотрено их переключение от чиллера на индивидуальный газовый котел, установленный в отдельном помещении. Зимой фанкойлы работают как радиаторы отопления.

    В системе кондиционирования используется чиллер с воздушным охлаждением конденсатора. Охлаждающий воздух подается в конденсатор центробежным вентилятором по системе воздуховодов.
